LVS四层负载均衡

一、介绍

LVS (Linux Virtual Server) 是一个高性能、高可用的Linux虚拟服务器集群系统，能通过IP负载均衡将用户的请求分发到后端的多个真实服务器上。

1.1 基本概念

虚拟IP（VIP），会通过此IP地址进行负载均衡。
真实服务器（Real Server），真正提供服务的后端服务器。
LVS调度器（Director），请求入口，并且对后端做负载均衡。
客户端（Client）请求的发送者。

1.2 主要模式

1.2.1 NAT（Network Address Translation）

访问过程：

请求过程：调度器修改目标ip地址

1. 客户端（Client）发送请求到 LVS调度器（Director），Client IP —>> Virtual IP
1. LVS调度器（Director）转发请求到后端的真实服务器（Real Server），Client IP —>> Real IP
响应过程：调度器修改源ip地址
1. 真实服务器（Real Server）发送相应给LVS调度器（Director），Real IP—>> Client IP
1. LVS调度器（Director）转发响应给客户端，Virtual IP—>> Client IP

LVS调度器（Director）修改、转发双向的数据流，容易成为性能瓶颈。

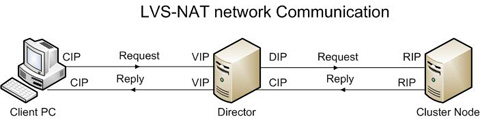

lvs-nat

1.2.2 DR（Direct Routing）

LVS调度器（Director）配置 VIP 到对外网卡

真实服务器（Real Server）配置 VIP 到 lo网卡，并禁用arp响应

访问过程：

请求过程：调度器修改目标mac地址

1. 客户端（Client）发送请求到 LVS调度器（Director）Client IP—>>VIP IP
1. LVS调度器（Director）转发请求到后端的真实服务器（Real Server），Director MAC —>> Real MAC
响应过程：真实服务器直接响应给客户端
1. 真实服务器（Real Server）发送相应给LVS调度器（Director），VIP IP—>> Client IP

LVS调度器（Director）无需处理响应流量，性能高。调度器和真实服务器必须处于同一局域网。

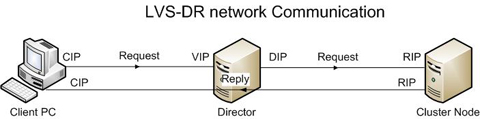

lvs-dr

1.2.3 TUN（Tunnel）

LVS调度器（Director）转发请求时会嵌套一层IP报文。

真实服务器（Real Server）解封装IP报文后，发现还有一层，也会直接响应。

访问过程：

请求过程：调度器修改目标mac地址

1. 客户端（Client）发送请求到 LVS调度器（Director）Client IP—>>VIP IP
1. LVS调度器（Director）转发请求到后端的真实服务器（Real Server），
  - Director IP—>> Real IP
  - 里面嵌套一层 Client IP—>>VIP IP
响应过程：真实服务器直接响应给客户端
1. 真实服务器（Real Server）发送相应给LVS调度器（Director），VIP IP—>> Client IP

LVS调度器（Director）无需处理响应流量，性能高。调度器和真实服务器可以跨机房。但封装解封装带来额外开销。

lvs-tun

二、DR使用

2.1 规划

主机名	ip	用途
lvs-director	192.168.10.101	lvs调度器
rs02	192.168.10.102	真实服务器2
rs03	192.168.10.103	真实服务器3
rs04	192.168.10.104	真实服务器4
	192.168.10.100	虚拟ip

cat >> /etc/hosts << EOF
192.168.10.101    lvs-director
192.168.10.102    rs02
192.168.10.103    rs03
192.168.10.104    rs04
EOF

2.2 LVS调度器

安装

1	yum install ipvsadm -y

Linux系统添加虚拟ip
永久添加

1 2	nmcli connection modify ens33 +ipv4.addresses 192.168.10.100/32 nmcli connection up ens33

临时添加

1	ip addr add dev ens33 192.168.10.100/32

LVS调度器添加虚拟ip

1	ipvsadm -A -t 192.168.10.100:80 -s rr

LVS调度器添加后端真实服务器

1
2
3

ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.102 -g
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.103 -g
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.104 -g

2.3 真实服务器

安装 nginx ，并配置不同的页面

1	vim /etc/yum.repos.d/nginx.repo

[nginx-stable]
name=nginx stable repo
baseurl=https://nginx.org/packages/centos/$releasever/$basearch/
gpgcheck=1
enabled=1
gpgkey=https://nginx.org/keys/nginx_signing.key
module_hotfixes=true

[nginx-mainline]
name=nginx mainline repo
baseurl=https://nginx.org/packages/mainline/centos/$releasever/$basearch/
gpgcheck=1
enabled=0
gpgkey=https://nginx.org/keys/nginx_signing.key
module_hotfixes=true

1	sudo yum install nginx

1	echo "${HOSTNAME} $(hostname -I)" > /usr/share/nginx/html/index.html

系统添加虚拟ip地址
注意：需要在 lo 网卡添加

1	ip addr add dev lo 192.168.10.100/32

禁用arp响应

1	echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

匹配精确ip地址回包

1	echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

2.4 验证

在额外的机器上测试，

1	curl 192.168.10.100

2.5 命令汇总

-A --add-service #在服务器列表中新添加一条新的虚拟服务器记录
-t #表示为tcp服务
-u #表示为udp服务
-s --scheduler #使用的调度算法， rr | wrr | lc | wlc | lblb | lblcr | dh | sh | sed | nq 默认调度算法是 wlc
例：ipvsadm -A -t 192.168.1.2:80 -s wrr

-a --add-server  #在服务器表中添加一条新的真实主机记录
-t --tcp-service #说明虚拟服务器提供tcp服务
-u --udp-service #说明虚拟服务器提供udp服务
-r --real-server #真实服务器地址
-m --masquerading #指定LVS工作模式为NAT模式
-w --weight #真实服务器的权值
-g --gatewaying #指定LVS工作模式为直接路由器模式（也是LVS默认的模式）
-i --ip #指定LVS的工作模式为隧道模式
-p #会话保持时间，定义流量呗转到同一个realserver的会话存留时间
例：ipvsadm -a -t 192.168.1.2:80 -r 192.168.2.10:80 -m -w 1

-E -edit-service #编辑内核虚拟服务器表中的一条虚拟服务器记录。
-D -delete-service #删除内核虚拟服务器表中的一条虚拟服务器记录。
-C -clear #清除内核虚拟服务器表中的所有记录。
-R -restore #恢复虚拟服务器规则
-S -save #保存虚拟服务器规则到标准输出，输出为-R 选项可读的格式
-e -edit-server #编辑一条虚拟服务器记录中的某条真实服务器记录
-d -delete-server #删除一条虚拟服务器记录中的某条真实服务器记录
-L|-l –list #显示内核虚拟服务器表

--numeric, -n：#以数字形式输出地址和端口号
--exact： #扩展信息，精确值
--connection，-c： #当前IPVS连接输出
--stats： #统计信息
--rate ： #输出速率信息

参数也可以从/proc/net/ip_vs*映射文件中查看
-Z –zero #虚拟服务表计数器清零（清空当前的连接数量等）
